¿Qué es el tubo de Mikola?

El tubo de Mikola es un instrumento clásico de laboratorio de Física para estudiar el movimiento de una burbuja de aire dentro de un tubo cerrado lleno de líquido. Al inclinar el tubo, la burbuja asciende hacia el extremo más elevado impulsada por el empuje (principio de Arquímedes), mientras la viscosidad del líquido se opone a su avance.

Este equilibrio entre la componente del peso a favor del movimiento y la fuerza viscosa que lo frena permite trabajar experimentalmente conceptos como:

Movimiento rectilíneo uniforme y cálculo de velocidad media.
Componentes de la gravedad según el ángulo de inclinación.
Viscosidad y resistencia al movimiento en fluidos.
Toma de datos, medición de tiempo y distancia, y construcción de tablas y gráficos.

Tradicionalmente este experimento requiere un tubo de vidrio real, un soporte inclinable y un cronómetro. El simulador reproduce esa misma experiencia de forma virtual, para usar en el aula, como tarea a distancia o como repaso antes de la práctica de laboratorio.

¿Qué muestra el simulador de tubo de Mikola?

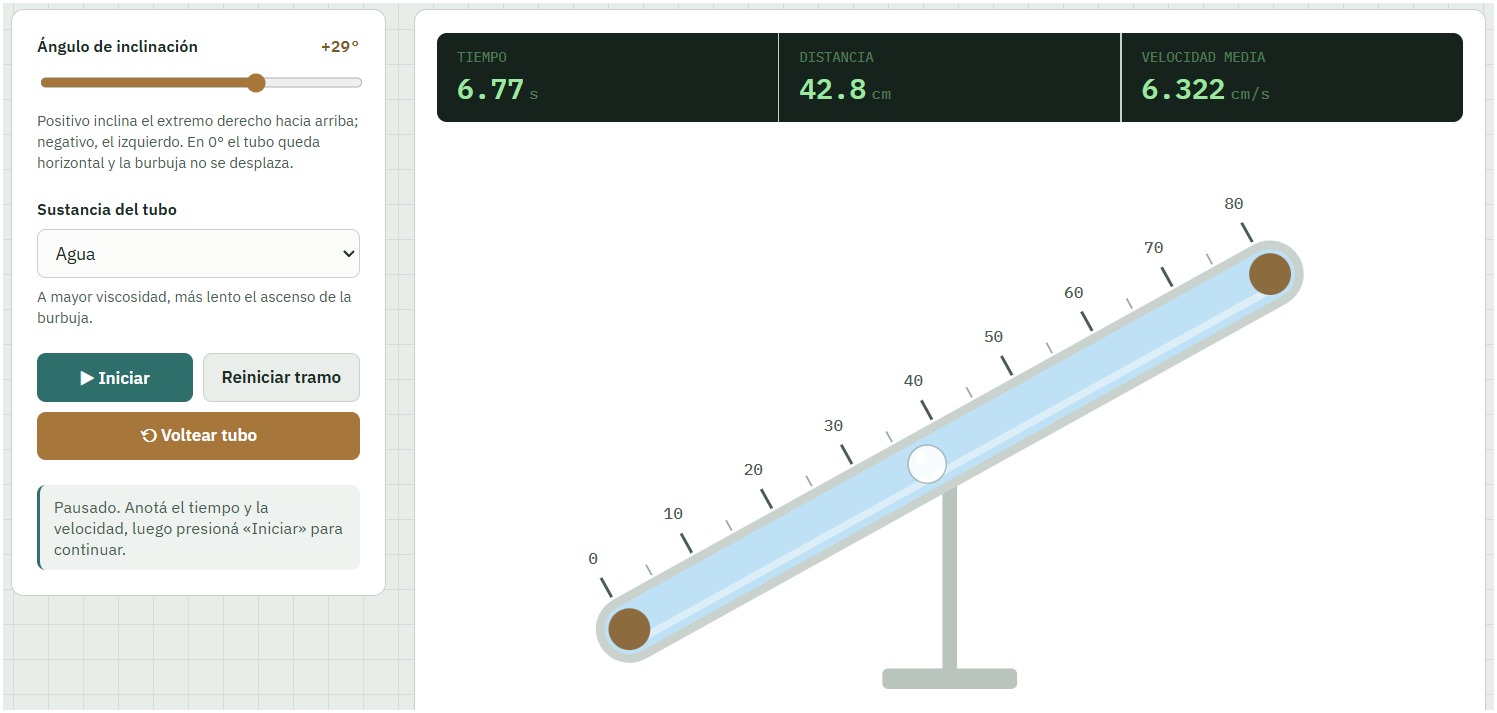

Un tubo con una burbuja que asciende por efecto de la inclinación.
Una regla graduada en centímetros a lo largo del tubo, para medir el avance de la burbuja igual que en el instrumento real.
Un cronómetro que se activa al iniciar la simulación y puede pausarse en cualquier momento.
Lecturas en vivo de tiempo, distancia recorrida y velocidad media.
Distintas sustancias para comparar cómo cambia la velocidad de la burbuja según la viscosidad del líquido.

Cómo se usa

Elegí el ángulo de inclinación con el control deslizante. Cuanto mayor es el ángulo, mayor es la componente del peso que impulsa a la burbuja y más rápido asciende.
Elegí la sustancia del tubo (alcohol, agua, aceite, glicerina o miel). A mayor viscosidad, más lento el ascenso.
Presioná Iniciar para poner en marcha la burbuja y el cronómetro.
Presioná Pausar en el momento que quieras anotar una medición: el tiempo y la distancia quedan congelados para copiarlos a la tabla de datos.
Presioná Iniciar nuevamente para reanudar el movimiento desde donde quedó.
Cuando la burbuja llega al extremo del tubo, usá Voltear tubo para invertir la inclinación (como dar vuelta el soporte) y repetir la medición hacia el otro lado, con un cronómetro nuevo.
Reiniciar tramo permite repetir la misma medición sin cambiar el ángulo, por ejemplo para promediar varias mediciones.

Utilidad para la clase de Física

Este simulador puede integrarse en distintos momentos de una secuencia didáctica:

Como introducción, antes de realizar el experimento con el tubo real, para que los estudiantes se familiaricen con el procedimiento de medición sin depender de la disponibilidad de un único equipo de laboratorio para todo el curso.
Como práctica de toma de datos, proponiendo que midan el tiempo que tarda la burbuja en recorrer distancias fijas (por ejemplo, cada 10 cm) y calculen la velocidad media en cada tramo.
Para analizar la relación entre ángulo y velocidad, repitiendo la medición con distintas inclinaciones y una misma sustancia, y graficando velocidad en función del ángulo (o de sen θ).
Para comparar viscosidades, manteniendo fijo el ángulo y cambiando la sustancia, y discutiendo por qué la miel frena más el movimiento que el agua o el alcohol.
Como cierre o evaluación, pidiendo a los estudiantes que diseñen su propia experiencia (qué ángulo y sustancia usar) para poner a prueba una hipótesis planteada en clase.

Al no depender de un instrumento físico, permite que cada estudiante trabaje a su propio ritmo, repita la medición cuantas veces necesite y compare resultados con sus compañeros, algo especialmente útil para trabajo domiciliario o clases virtuales.

Sugerencias de actividades para el aula

Analizar cómo influye el ángulo y la viscosidad en la velocidad de ascenso

Fijar una sustancia (por ejemplo, agua) y medir la velocidad media para tres ángulos distintos (por ejemplo, 20°, 45° y 70°).
Registrar los datos en una tabla con columnas: ángulo, distancia recorrida, tiempo y velocidad media.
Graficar la velocidad media en función del ángulo.
Repetir el procedimiento con otra sustancia y comparar las curvas obtenidas.
Formular una conclusión sobre cómo influyen el ángulo y la viscosidad en la velocidad de ascenso de la burbuja.

Analizar un movimiento de velocidad constante

Fijar un ángulo y sustancia cualquiera
Iniciar el movimiento y cada 10cm anotar datos de posición y tiempo (También puede anotar cada 5s o cada 10s, por ejemplo)
Crear con estos datos una tabla de posición y tiempo
Graficar posición vs tiempo
Calcular la pendiente para obtener la velocidad media de la burbuja.
